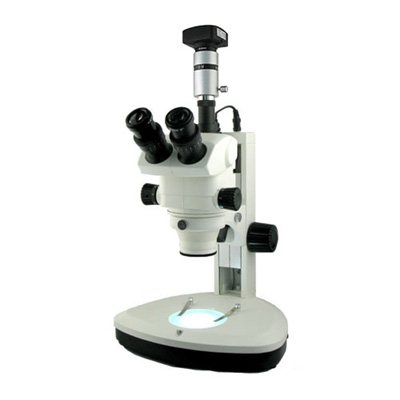

體視顯微鏡XTL-BM-9TD（電腦型 7.5-75X）
變倍比：1∶10,工作距離102㎜
配500萬CMOS、適配鏡，電腦自購
手輪調焦范圍43mm
雙目瞳距調節范圍55mm-75mm
產品介紹
一、用途
XTL-BM-9TD（7.5-75X）電腦連續變倍體視顯微鏡，具有優質的光學系統和可靠耐用的操作機構。
本儀器工作距離長，上下照明選用LED燈，清晰范圍大，視野均勻，可廣泛應用于醫療、衛生、農林、紡織、地質、電子、精密機械、微雕等行業和部門，尤其適合于LED，PCB產品的檢驗，沖壓電鍍件的檢驗，以及電子元件的檢驗。
二、特點
1、光學系統優越，成像清晰，分辨率高，立體感強。
2、光學系統中左右光路分開，棱鏡使物像成正像，與物體方位互相一致，猶如雙眼直接觀察物體一樣，具有切實之感。
3、出射光軸傾斜角度為45° 便于操作觀察， 同時目鏡頭可繞工作臺作360°旋轉這對解剖及操作者極為有利。
4、雙目鏡筒瞳孔距調節范圍大（55mm—75mm），適宜不同瞳距者，調節方便。
5、可外加0.5X 附加物鏡來改變倍率，工作距離可達到145mm。
三、技術規格
| 目鏡 | 標準配置 | |
| 工作距離100mm | ||
| 放大倍率 | 視場范圍 | |
| 10X/20 | 7.5X | 26.6 |
| 75X | 1.6 | |
1、變倍范圍1：10
2、物鏡變倍：0.75X-7.5X
3、手輪調焦范圍43mm
4、雙目瞳距調節范圍55mm-75mm
5、上下LED燈照明，上下燈開關獨立控制，亮度連續可調；電源110V/60hz 220V/50hz
6、直徑95mm玻璃工作臺板及黑白工作臺板
7、儀器底座尺寸：295×205mm
8、計算機成像系統：
(1)數字CMOS攝像機，500萬像素。帶幾何測量分析軟件。該軟件對點、線、圓及弧、直線度、圓度、面積等測量。
(2)MCL-Z 適配鏡
(3)電腦自購
四、選購
1、數字CMOS攝像機，300萬/1000萬像素
2、數碼攝像機系統：便攜式數碼攝像機、數碼圖像適配鏡（攝像型）、轉接環
五、儀器成套性
| 序號 | 名 稱 | 單位 | 數量 |
| 1 | XTL-BM-9T顯微鏡主體 | 臺 | 1 |
| 2 | 三目鏡筒（帶三目連接筒） | 只 | 1 |
| 3 | 高眼點平場目鏡：WF10×/Φ20mm | 只 | 2 |
| 4 | Φ95黑白板 | 塊 | 1 |
| 5 | Φ95玻璃板 | 塊 | 1 |
| 6 | 2mm內六角扳手 | 把 | 1 |
| 7 | 4mm內六角扳手 | 把 | 1 |
| 8 | 防塵罩 | 只 | 1 |
| 9 | 眼罩 | 只 | 2 |
| 10 | 電源線 | 根 | 1 |
| 11 | LED照明保險絲 | 只 | 2 |
| 12 | 數字CMOS攝像機 | 只 | 1 |
| 13 | 適配鏡（MCL-Z） | 只 | 1 |
| 14 | 產品使用說明書 | 份 | 1 |
| 15 | 產品合格證明 | 份 | 1 |
| 16 | 產品保修卡 | 份 | 1 |
