一、用途

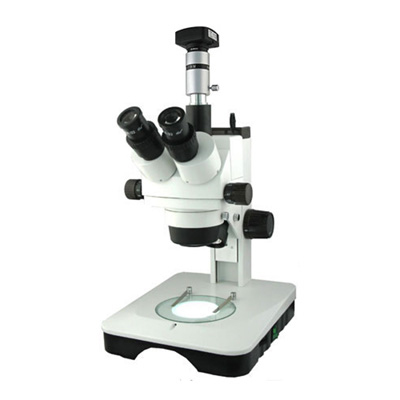

XTZ-ED（7-180X） 電腦連續變倍體視顯微鏡(立臂/導軌滑板式）是老型號XTZ-系列的改進型(Ⅱ) 為（第二代）。它具有優質的光學系統，和可靠耐用的操作機構。該機型比老型號機型大，工作距離長，上下照明選用LED燈，清晰范圍大，視野均勻，托架位置根據輔助物鏡的使用情況可以調整（用立臂蓋內大的內六角扳手，松/緊托架和滑塊的半球頭固定螺釘移動托架位置），廣泛應用于醫療、衛生、農林、紡織、地質、電子、精密機械、微雕等行業和部門，尤其適合于LED，PCB產品的檢驗，沖壓電鍍件的檢驗，以及電子元件的檢驗。

本儀器采用電光源，照明可連續調節亮度，鉸鏈?zhǔn)界R筒45°傾斜，可360度自由轉動。 鏡體變倍手輪雙側水平設置，變倍靈活舒適，升降機構為燕尾導軌與齒輪齒條組合構成調焦機構。

二、技術規格

1、變 倍 比：1:6.5

2、物鏡變倍：0.7-4.5X

3、放大倍數：7-180X

4、雙目視度可調范圍：±5屈光度

5、曈距：55mm-75mm

6、觀察頭安裝尺寸：Ф80mm

7、滑板升降調焦范圍：80mm

8、物鏡至工作臺zui大高度：200mm

9、光源：上下LED燈照明，上下燈開關獨立控制，亮度連續可調

10、工作臺：超大玻璃工作臺直徑125mm

11、底座尺寸：290mm×245mm

12、計算機成像系統：

(1)數字CMOS攝像機，500萬像素。帶幾何測量分析軟件。該軟件對點、線、圓及弧、直線度、圓度、面積等測量。

(2)MCL-Z 適配鏡

(3)電腦自購

三、選購

1、數字CMOS攝像機，300萬/1000萬像素

2、數碼攝像機系統：便攜式數碼攝像機、數碼圖像適配鏡（攝像型）、轉接環

四、儀器成套性
